Техтран® — это семейство современных CAM систем, объединенных общим интерфейсом и единым подходом к решению задач технологического проектирования:

Техтран®  Фрезерная обработка

Программа предназначена для проектирования УП 2.5-координатной обработки деталей на фрезерных, сверлильных, расточных станках с ЧПУ и обрабатывающих центрах.

  •   Выделение зоны обработки на объемной модели.
  •   Одно- и многопроходная контурная обработка с использованием коррекции на радиус инструмента в ЧПУ.
  •   Выборка сплошного материала из закрытых, открытых и полуоткрытых областей.
  •   Послойная обработка.
  •   Контроль зарезания детали, учет геометрии заготовки и прижимов.
  •   Позиционная обработка - с использованием встроенных циклов ЧПУ или формирование траектории в явном виде.
  •   Использование оси вращения.
  •   Формирование УП с использованием подпрограмм.



Техтран®  Токарная обработка

Программа предназначена для проектирования управляющих программ обработки деталей на токарных и карусельных станках с ЧПУ и обрабатывающих центрах.

  • • Описание инструментов различных типов.
  • • Построение токарной детали и заготовки по объемной модели.
  • • Определение патрона, задней бабки, люнета.
  • • Попереходная обработка (точение, растачивание, отрезка, сверление и др.).
  • •  Корректировка заготовки после каждого перемещения инструмента.
  • • Анализ на отсутствие столкновения инструмента с патроном, деталью и заготовкой (на ускоренных перемещениях), контроль зарезания детали.
  • • Режим корректировки геометрии детали.
  • • Использование встроенных циклов ЧПУ или формирование траектории в явном виде.
  • • Использование двух шпинделей и двух револьверных головок.
  • • Отображение детали и заготовки в различных режимах (разрез, частичный разрез и др.).


Техтран®  Токарно-фрезерная обработка

Программа предназначена для проектирования управляющих программ обработки деталей на токарно-фрезерных центрах с ЧПУ.

  • • Согласованное проектирование переходов токарной и фрезерной обработки.
  • • Совмещение геометрии токарных и фрезерных элементов.
  • • Фрезерная обработка с использованием оси вращения.
  • • Обработка радиусных и винтовых пазов за счет использования оси вращения.
  • • Задание способа управления осью вращения в УП.
  • • Использование цилиндрической и полярной интерполяции в УП.
  • • Безопасное перемещение инструмента между переходами с учетом геометрии заготовки и зажимного приспособления.

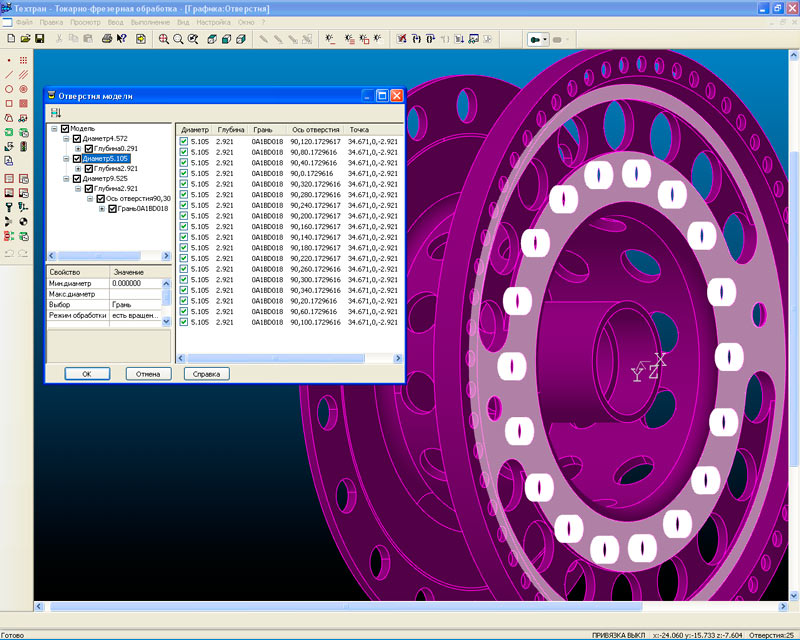

  • • Выделение обрабатываемых отверстий на объемной модели с учетом особенностей управления угловыми осями.





Техтран®  Многошпиндельное сверление

Программа предназначена для проектирования управляющих программ обработки деталей на многошпиндельных станках с ЧПУ.

  • ·         Восстановление прямоугольной сетки отверстий по отверстиям, расположенным на границе области заполнения.
  • ·         Анализ и исправление неточностей в данных чертежа.
  • ·         Генерация различных вариантов обработки.
  • ·         Подбор наилучшего варианта обработки по нескольким критериям.
  • ·         Получение УП для наилучшего варианта.



Техтран®  Раскрой листового материала

Программа предназначена для комплексного решения задачи раскроя листового материала. Она сочетает возможности системы подготовки управляющих программ с функциями организации производственного процесса.

  • ·         Фигурный раскрой.
  • ·         Прямоугольный раскрой.
  • ·         База данных.
  • ·         Автоматическое размещение деталей.
  • ·         Ручное размещение деталей.
  • ·         Программирование обработки.
  • ·         Проектирование обработки листа по частям.
  • ·         Обработка круглых отверстий.
  • ·         Разделка кромок под сварку.
  • ·         Использование делового отхода.
  • ·         Библиотека элементов воздуховодов.
  • ·         Библиотека резки труб.
  • ·         Документирование.
  • ·         Пакетная обработка раскроев листов.


Техтран®  Листовая штамповка

Программа предназначена для комплексного решения задачи листовой штамповки.

  • ·         База данных заданий на раскрой, деталей, листов, раскроев листов.
  • ·         Автоматическое размещение деталей задания оптимальным образом.
  • ·         Ручное размещение деталей.
  • ·         База инструментов.
  • ·         Комплект инструментов.
  • ·         Обработка в ручном режиме.
  • ·         Автоматическая обработка.
  • ·         Управление порядком обработки (оптимизация).
  • ·         Редактирование обработки.
  • ·         Корректировка листа в процессе обработки.



Техтран®  Электроэрозионная обработка

Программа предназначена для проектирования управляющих программ 2-4-координатной обработки деталей на электроэрозионных станках с ЧПУ.

  • ·         Программирование обработки деталей с вертикальной или наклонной боковой поверхностью
  • ·         Построение боковой поверхности детали по базовому контуру.
  • ·         Моделирование обработки с учетом параметров конусности геометрической модели.
  • ·         Постоянный или переменный угол наклона проволоки.
  • ·         Произвольные контуры верхнего и нижнего профилей.
  • ·         Сопряжение контуров: автоматическое или в заданных точках.
  • ·         Контроль допустимого угла наклона проволоки



Техтран®  Контроль управляющих программ

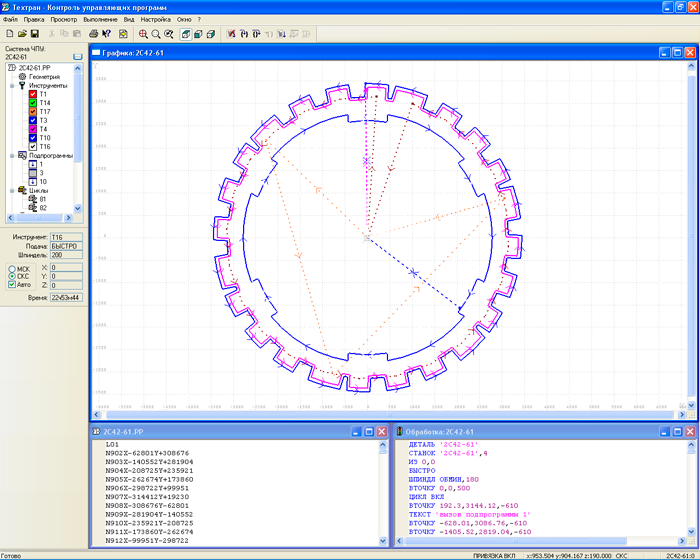

Программа предназначена для отображения, контроля и редактирования управляющих программ для станков с ЧПУ. Программа может использоваться во взаимодействии с другими программами семейства Техтран и как независимый продукт. При этом не имеет значения, как была получена УП: с использованием системы автоматизированного программирования или вручную.

  • ·         Анализ УП с учетом особенностей конкретной системы ЧПУ
  • ·         Просмотр объектов, используемых в УП: инструментов, подпрограмм, встроенных циклов, технологических команд.
  • ·         Выполнение кадров УП в различных режимах.
  • ·         Анимация выполнения.
  • ·         Преобразование УП в программу на языке Техтран, возможность использования данных УП в программах семейства Техтран.





Демо-версии

Простые универсальные решения и открытость данных способствовали тому, что Техтран с успехом используется предприятиями самых различных отраслей уже более четверти века.

Для загрузки демонстрационной версии Техтран, пожалуйста, заполните форму на сайте продукта.

Буклет продукта в pdf.

Сайт продукта: http://tehtran.com/
